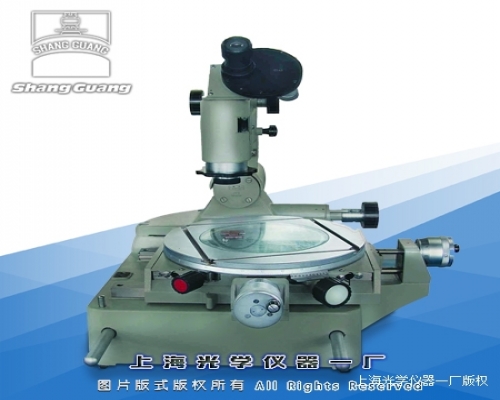

JGX-2型 大型工具顯微鏡

一. 產品簡介

 　     JGX-2型大型工具顯微鏡是一種以影象法作為測量基礎的精密光學測量?jī)x器，加上測刀也能以軸切法來進生更精確的測量。儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率，以便對微小工件也能作精確的測定。大型工具顯微鏡為機器制造工廠、科學研究機關及高等院校的計量部門廣泛使用的一種多性能計量?jī)x器?？梢宰饕韵赂黜?xiàng)測定：

1. 檢定樣板、樣板刀、沖模和凸輪的形狀。

2. 測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面圓整性、平坦性、平直度等）。

3. 測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角、各種樣板銑刀和各種形狀的樣板的輪廓角等。

4. 使用光學定位器測量?jī)?nèi)孔和各種槽的寬度。

5. 使用雙像目鏡測量?jī)煽组g中心距離及零件上的狹縫、線段或具有對稱圖形之間的距離等。

6. 使用圓弧輪廓目鏡，可方便精確地測量半徑0.1-100的圓弧尺寸。

7. 本儀器是工具制造廠產品鑒定的基本工具，也適用于其它精密機械制造廠，科學研究單位及學校等，供生產或科學研究之用。

二． 技術規格

1. 測量范圍

①　 縱向移動

應用測微螺桿：0-25mm

應用測微螺桿及量塊：0-150mm

②　 橫向移動

                應用測微螺桿：0-25mm

                應用測微螺桿及量塊：0-50mm

2. 測量精度

           測微鼓輪的精度：0.01mm

           測角目鏡中的角度精度：1′

           輪廓目鏡中的角度精度：10′

           圓工作臺角度精度：3′

          立桿傾斜度尺的精度：30′

3. 圓工作臺直徑：280mm

4. 顯微鏡懸臂伸出長度：≈167mm

5. 圓工作臺旋轉角度范圍：0-360°

6. 顯微鏡立桿側向傾斜角度范圍：±12°

7. 測角目鏡分度范圍：0-360°

8. 輪廓目鏡分度范圍：±7°

9. 物鏡至工作臺間的間距：≈200mm

10. 光軸中心至立柱間間距：≈166mm

11. 頂針架裝夾工件的長度：直徑≤ф39mm的工件：315mm ；

      直徑≤ф85mm的工件：235mm

12. V型支架裝夾工件的直徑：130mm

13. 放大倍數

14. 儀器外形尺寸：長*寬*高(900*600*550mm)

15. 儀器重量:150公斤
