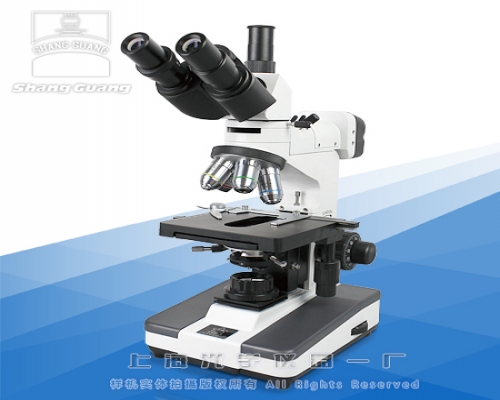

6XD-3金相顯微鏡

產品用途

6XD-3正置金相顯微鏡具有透、反二用功能，可作為金相、生物二用顯微鏡，用于觀察金屬、硅片等反射標本的表面結構。可在工礦實驗室進行金屬材料質量檢驗，金屬零件處理后的金相組織分析，硅片光刻過程中圖形的質量檢驗及其他反射標本表面微細結構的觀察，也可用以觀察具有一定反射率的透明標本表面結構。

產品特點

*性能廣泛，能做明視場、偏光觀察等

*穩定、高品質的光學系統使成像更清晰，襯度更好。

*粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm*配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察。

顯微鏡技術規格

1.平場目鏡:10X/Φ18mm、12.5X/Φ15mm

2.金相物鏡

a.放大倍數:4X、10X、20X、40X

b.數值孔徑(NA):0.10、0.25、0.40、0.60

c.工作距離：25、11、8.0、3.8

3.顯微鏡總放大倍數：40X-500X

4.機械筒長：160mm

5.聚光鏡數值孔徑(NA)：1.2

6.粗、微動調焦機構：調焦范圍15mm；微動格值：0.002mm7.工作臺：尺寸122*122(mm)；游標格值：0.1mm

橫向移動范圍：76mm；縱向移動范圍：50mm

8.偏光裝置：360度旋轉

儀器成套性

1.顯微鏡：1臺

2.觀察鏡筒：1只

3.WF10X、WF12.5X：各1只

4.金相物鏡4X、10X、20X、40X：各1只

5.鹵素?zé)襞荩?只

6.濾色片(藍、綠、黃和磨砂)：1套

7.偏光裝置：1套

8.隨機文件：1份

選購件

1.10X帶尺目鏡，測微尺

2.金相物鏡：50X、80X、100X(干)

3.專用適配鏡、YH-3001數碼攝像頭

4.專業金相圖像分析軟件、計算機
