一. 產品簡介

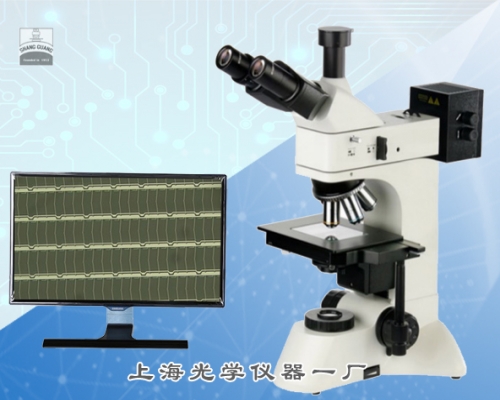

9XN-PC正置金相顯微鏡適用于對不透明物體或透明物體的顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可提供卓越的光學性能與產品系統升級，實現透反射同步或獨立照明， 偏振光觀察、明場觀察等功能。產品具有造型美觀，操作方便, 圖像清晰等特點，是金屬學、礦物學、精密工程 學、電子學等研究的理想儀器。

二．產品特點

1. 采用柯拉照明系統,配置優良的長工作距平場消色差物鏡與大視野目鏡,可提供卓越的光學性能

2. 采用透射與反射獨立照明,有透射、反射兩種照明模式,通過電源切換開關可以快速變換

3. 9XN-PC正置金相顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱

三．技術規格

1. 光學系統：采用無限遠校正光學系統。

2. 觀察鏡筒：30°傾斜三目鉸鏈?zhǔn)?/span>觀察頭，瞳距53mm-75mm，可100%通光攝影。

3. 平場目鏡：帶膠眼罩WF10X/φ22mm目鏡，屈光度±5°可調

4. 無限遠長距平場物鏡

5. 轉換器:五孔(內向式滾珠內定位)

6. 調焦機構:粗微動同軸調焦,帶鎖緊和限位裝置,微調0.002mm

7. 移動載物臺：尺寸210mm×140mm ,移動范圍橫向63mm×縱向50mm,帶玻璃平臺。

8. 聚光鏡:采用燕尾導軌齒輪齒條傳動升降，NA.1.25 阿貝聚光鏡帶可變光欄和濾色片

9. 照明系統:

①　落射照明6V30W鹵素?zé)簦炼瓤烧{(diào)，內置視場光欄、孔徑光欄、濾

       色片轉換裝置、推拉式檢偏器與起偏器

②　透射照明6V30W亮度可調，配磨砂玻璃、藍色濾色片

10. 適配鏡：直徑46mm,內調焦距0～3mm調焦后可鎖緊

11. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS芯片；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡

12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數量

四.標準配置

1. 金相顯微鏡/1臺

2. WF10×高眼點平場目鏡/1對

3. 長距平場消色差物鏡5×、10×、40×、60×/1只

4. 專用適配鏡 /1只

5. YH-5001顯微鏡工業相機/1只

6. 校準尺0.01mm /1片

7. 鹵素?zé)?/span>6V30W/2只

8. 濾色片（藍色、磨砂玻璃）/1組

9. 偏光裝置/1套

10. 產品說明書，合格證及保修卡/1份
